Bạn có đang sử dụng đúng bộ ngắt mạch cho ứng dụng của mình không?

Mục lục

1. Bộ ngắt mạch là gì - Nó hoạt động như thế nào, tại sao nó quan trọng, những điều bạn nên biết

2. Công tắc tải không khí khác nhau như thế nào và tại sao chúng quan trọng

3. Công tắc ngắt tải hoạt động như thế nào, tại sao chúng được sử dụng, sự khác biệt về thông số kỹ thuật là gì

4. Thông số & thông số sản phẩm dành cho dòng thiết bị ngắt mạch của chúng tôi + Câu hỏi thường gặp

Bộ ngắt mạch là gì - Nó hoạt động như thế nào, tại sao nó quan trọng, những điều bạn nên biết

Bộ ngắt mạch hoạt động như thế nào?

A ngắt mạchlà một thiết bị chuyển mạch cơ điện (hoặc điện tử) có chức năng ngắt dòng điện khi phát hiện thấy sự cố (chẳng hạn như quá dòng, quá tải hoặc đoản mạch). Bên trong, nhiều cầu dao kết hợp một dải lưỡng kim (để bảo vệ quá tải nhiệt) và một nam châm điện (để ngắt ngắn mạch tức thời). Khi cơ chế ngắt của cầu dao kích hoạt, các tiếp điểm tách ra, hồ quang hình thành sẽ bị dập tắt bởi cầu dao. môi trường hoặc cơ chế dập tắt hồ quang và dòng điện dừng lại.

Tại sao bộ ngắt mạch lại cực kỳ quan trọng?

• Nó bảo vệ hệ thống dây điện, thiết bị và con người bằng cách làm gián đoạn dòng điện quá dòng nguy hiểm tiềm ẩn trước khi xảy ra hư hỏng, hỏa hoạn hoặc hỏng hóc thiết bị.

• Không giống như cầu chì dùng một lần, cầu dao có thể được đặt lại và tái sử dụng — cải thiện độ tin cậy và bảo trì hệ thống.

• Trong các hệ thống phân phối điện hiện đại, máy cắt còn đóng vai trò bảo vệ có chọn lọc, cho phép phối hợp nhiều mạch điện, từ đó ngăn ngừa sự cố mất điện không cần thiết.

Các tính năng kỹ thuật chính bạn nên đánh giá là gì?

Dưới đây là danh sách tóm tắt các tham số quan trọng nhất:

Những điều này phù hợp với hướng dẫn của ngành: ví dụ: nhà sản xuất Eaton mô tả năm bộ phận chính của cầu dao (khung, cơ cấu vận hành, tiếp điểm, bình chữa cháy hồ quang, bộ ngắt) và giải thích cách các bộ phận này xác định hiệu suất.

Câu hỏi thường gặp ngắn (Câu hỏi thường gặp)

Hỏi: Sự khác biệt giữa cầu chì và cầu dao là gì?
Trả lời: Cầu chì là thiết bị dùng một lần bị nóng chảy và phải được thay thế sau sự cố quá dòng, trong khi cầu dao có thể được đặt lại sau khi ngắt và thường kết hợp các tính năng bảo vệ bổ sung như bảo vệ lỗi chạm đất hoặc lỗi hồ quang.
Hỏi: Tại sao cầu dao của tôi cứ bị vấp?
Trả lời: Việc ngắt thường xuyên cho thấy mạch bị quá tải (có quá nhiều thiết bị tiêu thụ dòng điện), bị đoản mạch hoặc chạm đất hoặc cầu dao có thể bị lỗi/lỗi thời. Kích thước và hệ thống dây điện phù hợp là rất cần thiết.
Hỏi: Tôi có thể thay thế cầu dao bằng bất kỳ thương hiệu nào không?
Đ: Không phải lúc nào cũng vậy. Cầu dao phải đáp ứng các thông số kỹ thuật tương thích (điện áp, dòng điện, công suất ngắt) và tuân thủ các yêu cầu của bảng điều khiển cũng như mã điện địa phương. Việc sử dụng nhãn hiệu không tương thích hoặc thông số kỹ thuật không chính xác có thể làm mất hiệu lực bảo hành hoặc ảnh hưởng đến độ an toàn.

Công tắc tải không khí khác nhau như thế nào và tại sao chúng quan trọng

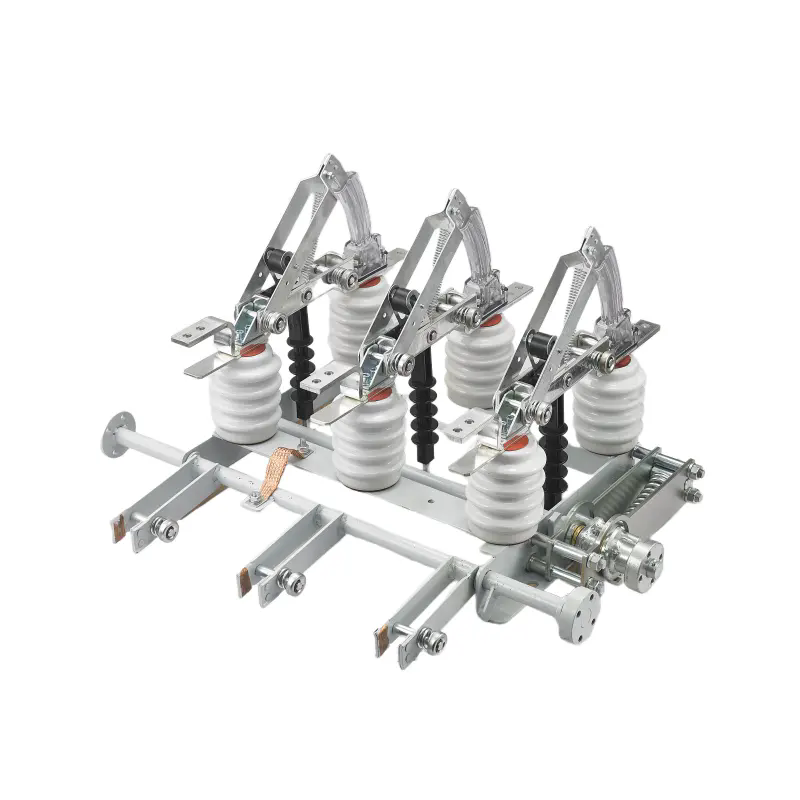

Công tắc tải không khí hoạt động như thế nào?

MỘTCông tắc ngắt kết nối trong nhàlà một loại thiết bị đóng cắt sử dụng làm phương tiện dập hồ quang khi đóng hoặc cắt mạch điện khi có tải. Nó có khả năngđóng và cắt dòng tải(mặc dù không nhất thiết phải có dòng điện sự cố cao) theo cách an toàn hơn bộ cách ly tiêu chuẩn.
Các tiếp điểm tách biệt, hồ quang có thể hình thành trong khe hở không khí và các tính năng thiết kế đặc biệt (còi hồ quang, luồng không khí, hình dạng tiếp xúc) được sử dụng để kéo căng, làm mát và dập tắt hồ quang.

Tại sao Công tắc ngắt kết nối trong nhà lại hữu ích trong các hệ thống?

• Nó cho phépchuyển đổi trực tiếpcủa các mạch tải (tức là các mạch được cấp điện và mang dòng điện) mà không yêu cầu toàn bộ nhiệm vụ ngắt mạch sự cố của máy cắt hạng nặng, do đó cung cấp giải pháp thay thế có chi phí thấp hơn cho một số ứng dụng nhất định.

• Nó thường được sử dụng cho các nguồn cấp điện, cách ly máy biến áp và bảng phân phối, những nơi có thể không cần bảo vệ máy cắt hoàn toàn nhưng việc chuyển mạch an toàn là rất quan trọng.

• Thiết kế đơn giản hơn thường có nghĩa là chi phí thấp hơn, bảo trì thấp hơn và lắp đặt đơn giản hơn so với các cầu dao công suất cao.

Bạn nên kiểm tra những gì khi chọn một?

• Điện áp và dòng điện định mức để chuyển đổi tải

• Cho dù nó được thiết kế chotải trực tiếp thực hiện/ngắt(công tắc ngắt tải) thay vì chỉ cách ly dưới dòng điện bằng 0

• Thiết kế dập tắt hồ quang (không khí so với các phương tiện khác) và bảo trì dự kiến

• Nó giao tiếp với các thiết bị bảo vệ như thế nào (ví dụ: thiết bị ngắt dòng điện sự cố có còn cần thiết ở hạ lưu không?)

Công tắc ngắt tải hoạt động như thế nào, tại sao chúng được sử dụng, sự khác biệt về thông số kỹ thuật là gì

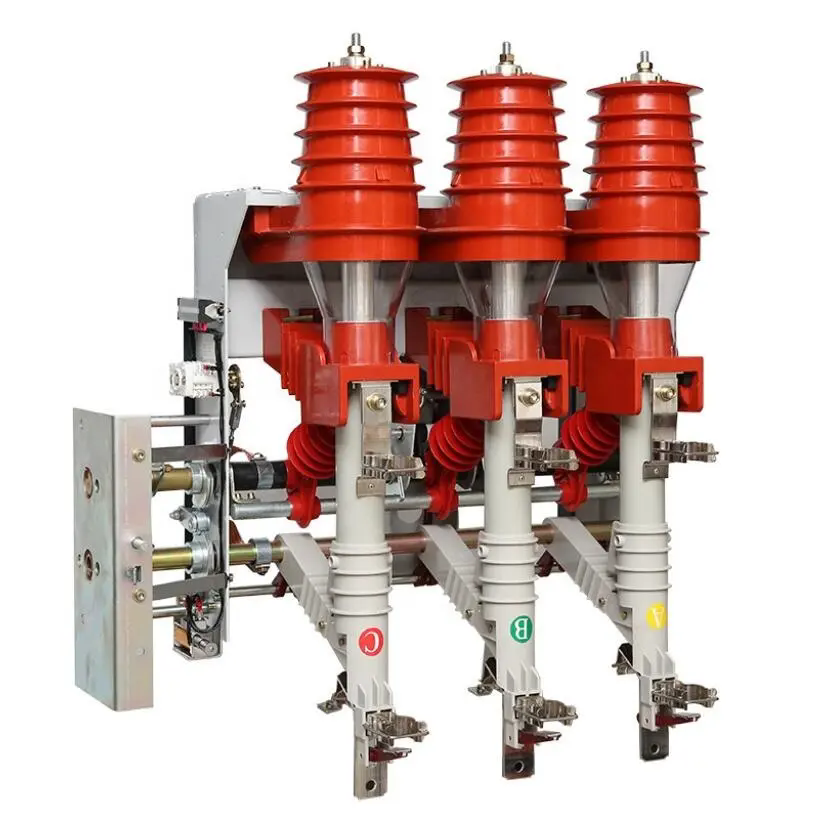

Công tắc ngắt tải hoạt động như thế nào?

Công tắc ngắt tải (LBS) được thiết kế để đóng và ngắt mạch một cách an toàn khi có tải (tức là dòng điện chạy qua) và để cách ly mạch để bảo trì. Nó sử dụng các cơ chế (các tiếp điểm chịu lực bằng lò xo, buồng dập tắt hồ quang, môi trường khí/chân không) để quản lý hồ quang khi mở mạch điện có điện.
Khi mở có tải, thiết bị phải điều khiển hồ quang cho đến khi dòng điện giảm về 0 hoặc chuyển hướng năng lượng hồ quang một cách an toàn. Một số thiết bị LBS được chế tạo để mang dòng điện sự cố trong thời gian ngắn cần thiết cho đến khi cầu chì hoặc cầu dao hoạt động.

Tại sao nên chọn cầu dao cắt tải thay vì cầu dao tiêu chuẩn?

• Nó có thể cung cấp khả năng chuyển mạch hiệu quả về mặt chi phí khi không yêu cầu bảo vệ đầy đủ (ví dụ: trong các hệ thống có máy cắt ngược dòng xử lý sự cố gián đoạn).

• Nó cho phép chuyển mạch an toàn các mạch điện trực tiếp (để bảo trì, truyền tải) mà không làm gián đoạn hoàn toàn toàn bộ hệ thống.

• Cấu trúc đơn giản hơn có thể giảm diện tích, giảm bảo trì và tăng tính dễ lắp đặt trong một số cài đặt phân phối trung áp nhất định.

• Nó hỗ trợ tính linh hoạt của hệ thống: chuyển đổi giữa các cấp nguồn, xử lý các kết nối máy biến áp và cấu hình lại mạng phân phối.

Sự khác biệt đặc điểm kỹ thuật chính là gì?

Không giống như các bộ ngắt mạch đầy đủ,công tắc cắt tảicó thể cókhả năng phá lỗi thấp hơn, nhưng chịu tải tốt và đóng/phá khi chịu tải.

• Điện áp và dòng điện định mức (đối với hoạt động bình thường)

• Tải đánh giá hiện tại tạo/ngắt

• Khả năng ngắt dòng điện cảm ứng/điện dung nhỏ

• Liệu nó có phù hợp cho việc ngắt dòng điện sự cố hay chỉ bảo vệ hạ lưu bảo vệ dòng điện sự cố

• Độ bền cơ học, môi trường dập hồ quang, khả năng vận hành từ xa

Dưới đây là bảng so sánh để hiểu rõ:

Thông số & thông số sản phẩm dành cho dòng thiết bị ngắt mạch của chúng tôi + Câu hỏi thường gặp

Ví dụ về đặc điểm kỹ thuật sản phẩm

Dưới đây là bảng thông số kỹ thuật chi tiết cho việc cung cấp sản phẩm cầu dao tiêu chuẩn của chúng tôi dưới thương hiệuSyhf. Các thông số này có thể được tùy chỉnh theo yêu cầu của khách hàng.

Các tính năng chính của dòng sản phẩm của chúng tôi:

• Khả năng cắt cao, phù hợp với tiêu chuẩn IEC/IEEE.

• Thiết kế buồng dập hồ quang chắc chắn cho tuổi thọ lâu dài.

• Các đơn vị chuyến đi mô-đun cho phép giám sát và phối hợp từ xa.

• Chỉ báo trạng thái rõ ràng (BẬT/TẮT/TRIPPED) và tay cầm có thể khóa để đảm bảo an toàn.

• Được thiết kế để dễ dàng tích hợp vào hệ thống thiết bị đóng cắt hoặc trang bị thêm vào các bảng hiện có.

Các câu hỏi và câu trả lời phổ biến hơn

Hỏi: Làm cách nào để quyết định giữa công tắc ngắt tải và cầu dao toàn phần?
Trả lời: Nếu hệ thống của bạn yêu cầu chuyển mạch thường xuyên khi có tải (ví dụ như bộ cấp nguồn, cách ly máy biến áp hoặc cấu hình lại mạng), thì công tắc ngắt tải (LBS) có thể phù hợp vì nó hỗ trợ đóng/ngắt dòng điện ở định dạng tiết kiệm chi phí. Tuy nhiên, nếu ứng dụng của bạn cần ngắt dòng điện sự cố cao và cung cấp khả năng bảo vệ đầy đủ (đoản mạch, quá tải, lỗi hồ quang, v.v.), thì cần phải có một cầu dao có định mức ngắt toàn bộ sự cố.

Hỏi: Tôi có thể sử dụng cầu dao của nhà sản xuất này trong bảng điều khiển của nhà sản xuất khác không?
Trả lời: Trong nhiều trường hợp, có thể phù hợp về mặt vật lý về mặt cơ học nhưng phải được xác minh về độ an toàn, sự phối hợp, bảo hành và tuân thủ quy tắc. Bộ ngắt phải đáp ứng cấu hình thanh cái của bảng điều khiển, loại đầu nối, xếp hạng khung và xếp hạng ngắt. Việc sử dụng nhãn hiệu không phù hợp có thể làm mất hiệu lực chứng nhận của hội đồng hoặc dẫn đến mức độ bảo vệ dưới mức tối ưu.

Hỏi: Cầu dao cần bảo trì định kỳ những gì?
Đáp: Mặc dù cầu dao được thiết kế để cài đặt lại và tái sử dụng nhưng việc kiểm tra định kỳ là cần thiết: kiểm tra các dấu hiệu hao mòn trực quan (xói mòn tiếp xúc, quá nhiệt, đổi màu), kiểm tra hoạt động cơ học của cơ cấu, xác minh cài đặt và chức năng của bộ phận ngắt, đảm bảo các kết nối chặt chẽ và không bị ăn mòn. Bảo trì thường xuyên đảm bảo độ tin cậy và kéo dài tuổi thọ.

Kết thúc, tạiSyhfchúng tôi cung cấp đầy đủ các giải pháp bảo vệ mạch điện—từ cầu dao tiêu chuẩn đến các công tắc ngắt tải và tùy chọn công tắc tải khí—được thiết kế để đáp ứng nhu cầu ngày càng tăng của hệ thống phân phối hiện đại, nhà máy công nghiệp và lắp đặt năng lượng tái tạo. Chuyên môn của chúng tôi đảm bảo bạn chọn đúng thiết bị: đúng loại điện áp, định mức dòng điện, khả năng ngắt và cơ chế cho ứng dụng của bạn. Để được tư vấn, giải pháp tùy chỉnh và báo giá —Liên hệ với chúng tôiđể đảm bảo hệ thống của bạn được bảo vệ bằng thiết bị phù hợp nhất.
